前回はファームウェアをZigBeeに設定し、ネットワークを構築しました。今回はDigiMeshによる　ネットワーク構成を解説します。

　今回はXBeeS2Cを用いてファームウェアをDigiMesh 2.4 THに設定します。コーディネータとルータ及び2個のエンドデバイスのConfigurationを以下のように設定します。

	コーディネータ	ルータ	エンドデバイス	エンドデバイス
ID	2025	2025	2025	2025
CE	Indirect MSG Coordinator [1]	Standard Router [0]	Non-routing Module [2]	S Non-routing Module [2]
NI	－	Router	Sensor1	Sensor2
AP	API Mode Without Escape [1]	API Mode Without Escape [1]	API Mode Without Escape [1]	API Mode Without Escape [1]

　DigiMesh 独自のパラメータであるCE（Coordinator Enable）パラメータの[0]から[3]までの内容を以下に示します。

CE（Coordinator Enable）パラメータ	意味
CE = 0: Standard Router	通常のルーターであり、エンドデバイス機能も持ち、他のデバイスのデータ中継も可能でありスリープモードも利用可能です。XBeeのアイコンにRが示されます。
CE = 1: Indirect MSG Coordinator	間接メッセージング・コーディネーターです。デフォルトのコーディネーター設定です。XBeeのアイコンにCが示されます。
CE = 2: Non-routing Module	ルーティングを行わないエンドデバイスです。XBeeのアイコンにEが示されます。
CE = 3: Non-routing Coordinator	非ルーティング・コーディネーターでありルーティングを行わないコーディネーターです。XBeeのアイコンにCが示されます。

ここでは「Indirect MSG Coordinator [1]」と「Non-routing Coordinator [3]」に関して詳しく説明します。

（Indirect MSG Coordinator [1] の役割と特徴）

　「Indirect MSG Coordinator」は、DigiMeshネットワークにおける標準的なコーディネーターの動作です。このモードの主な役割は、ネットワークを形成し、他のデバイスがそのネットワークに参加できるようにすることに加え、間接メッセージング（Indirect Messaging）をサポートしています。

（Non-routing Coordinator [3] の役割と特徴）

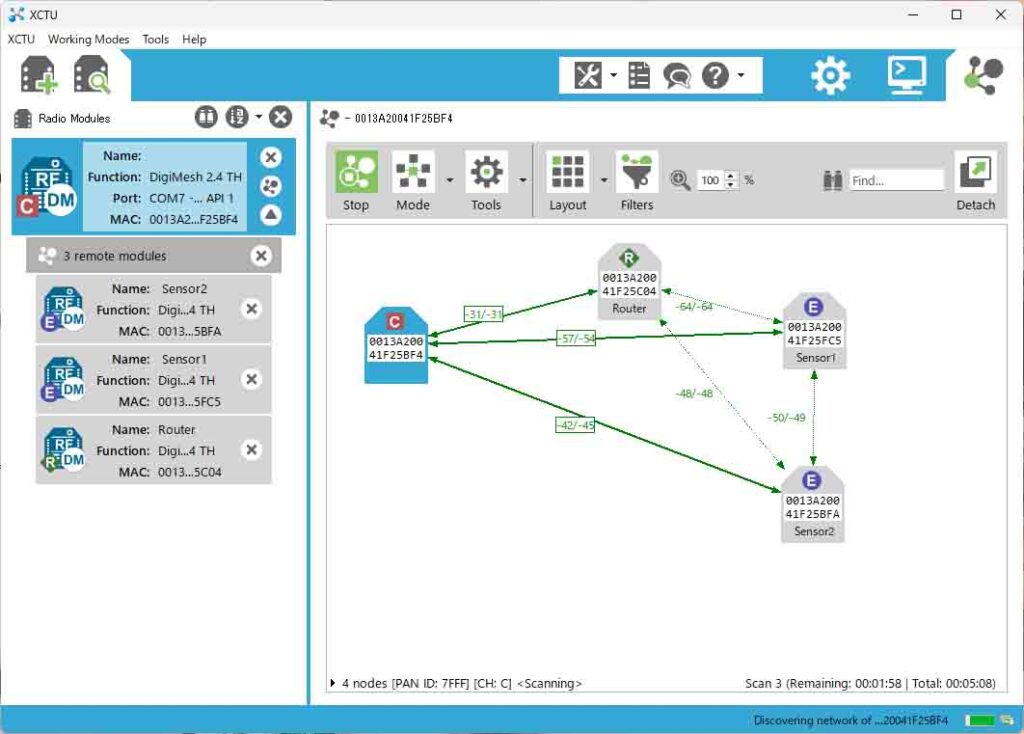

　「Non-routing Coordinator」は、DigiMeshネットワークを形成する点では標準のコーディネーターと同じですが、ルーティング機能を持たない点が大きく異なります。 コーディネータXBeeの右上のアイコン（Network working mode）をクリックし、Discover radio module in the same network をクリックし1個のルーターと2個のエンドデバイスを読み込みます。さらに、Scanして形成しているネットワークを表示させます。以下の図のようにXBeeのアイコンにCと明記されたコーディネータXBeeに3個のエンドデバイスXBeeが連結されていることが確認できます。

　前回解説したように、2つのノード間の接続品質はLQIでそれらを結ぶ線の横に表示されます。

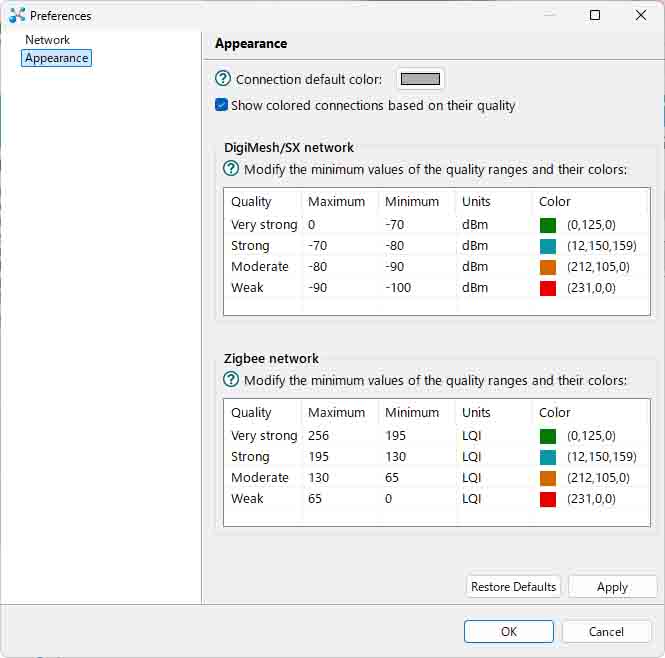

　Network working modeでToolsのSettingsを選択し、左上のAppearanceを選択すると以下のウィンドウが現れます。LQIの各カテゴリーの最大値と最小値を任意で設定することができます。また、表示する色もカスタマイズできます。

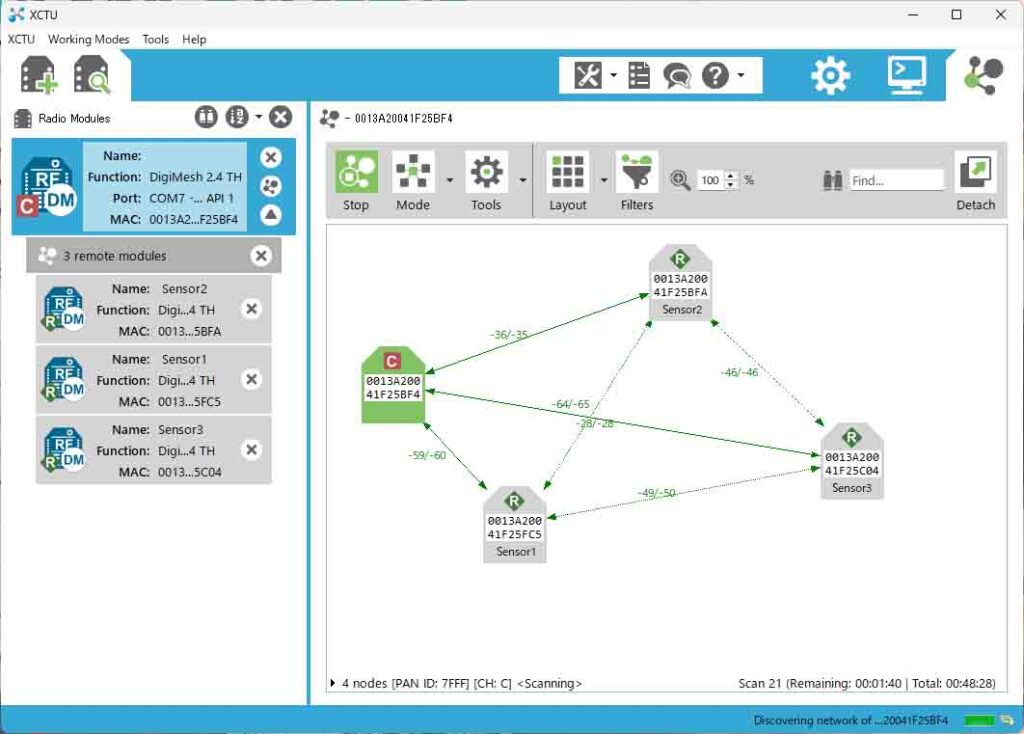

上で示した2個のエンドデバイスをルーターに変更した場合のネットワークを以下に示します。
