XCTUのToolsの中にあるThroughputに関する技術的な内容や使い方や結果の解釈について解説します。XCTUのThroughputツールは同一ネットワーク内の2つの無線モジュール間の転送速度を測定するために設計されています。
（XBeeモジュールの設定）

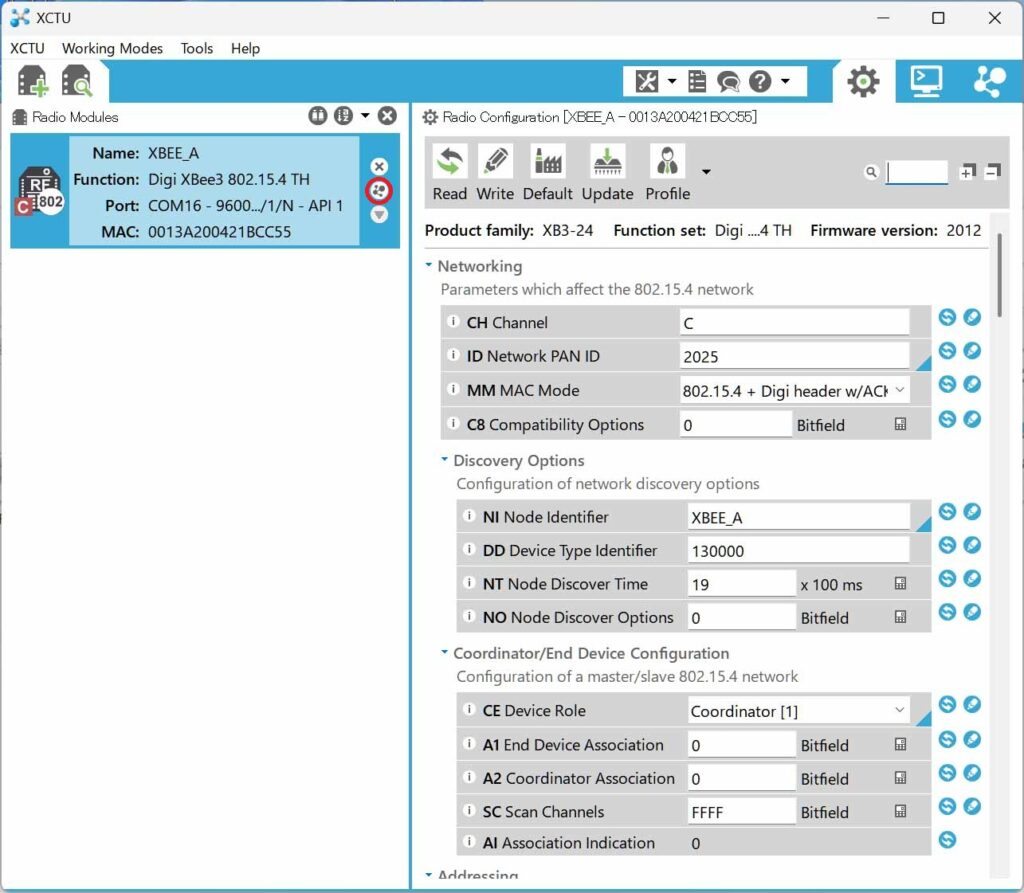

ファームウェアを802.15.4に設定しペアリングがなされているXBeeに対して以下の設定をします。
・ローカルXBee： APIモード
・リモートXBee： Transparentモード
（技術的内容）
・目的：Throughputツールを使用すると、マルチポイントネットワークまたはメッシュネットワークを構成する2つのXBeeモジュール間の通信速度を測定できます。
・要件：XCTUにローカル無線モジュールを追加し、同じネットワーク内にリモートデバイスが1台必要です。
（Throughputツールの使用方法）
・XCTUを開く：コンピュータでXCTUソフトウェアを起動します。同じネットワーク内にリモートデバイスを追加します。

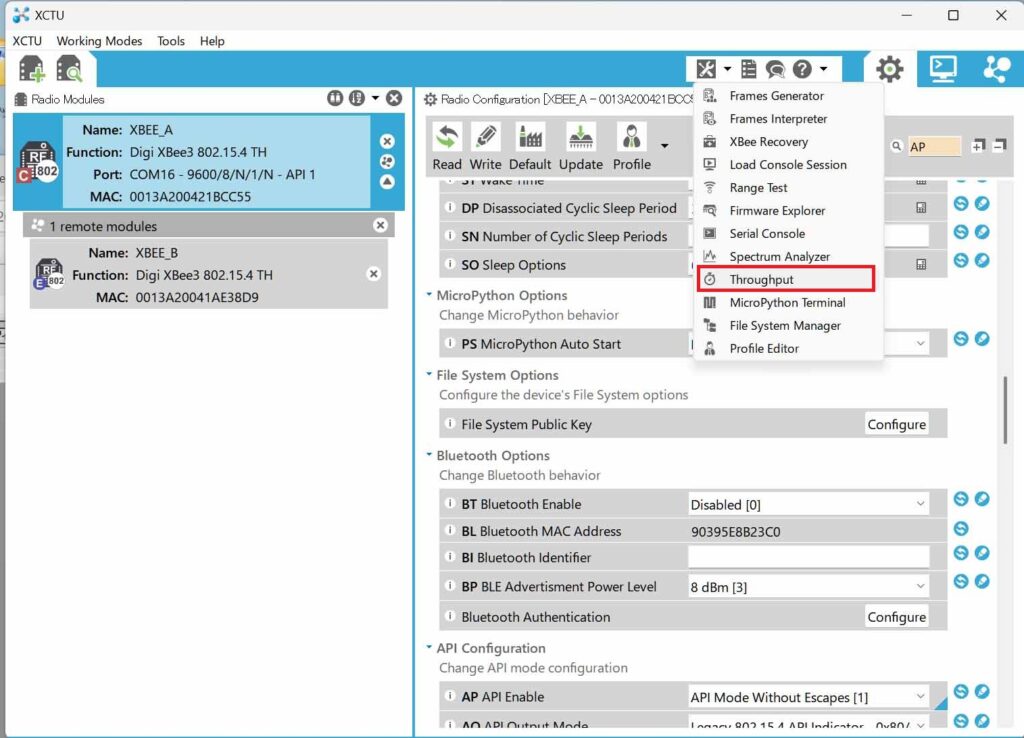

・ツールにアクセスする：XCTUのメインツールバーにある「Tools」ドロップダウンメニューから「Throughput」を選択します。

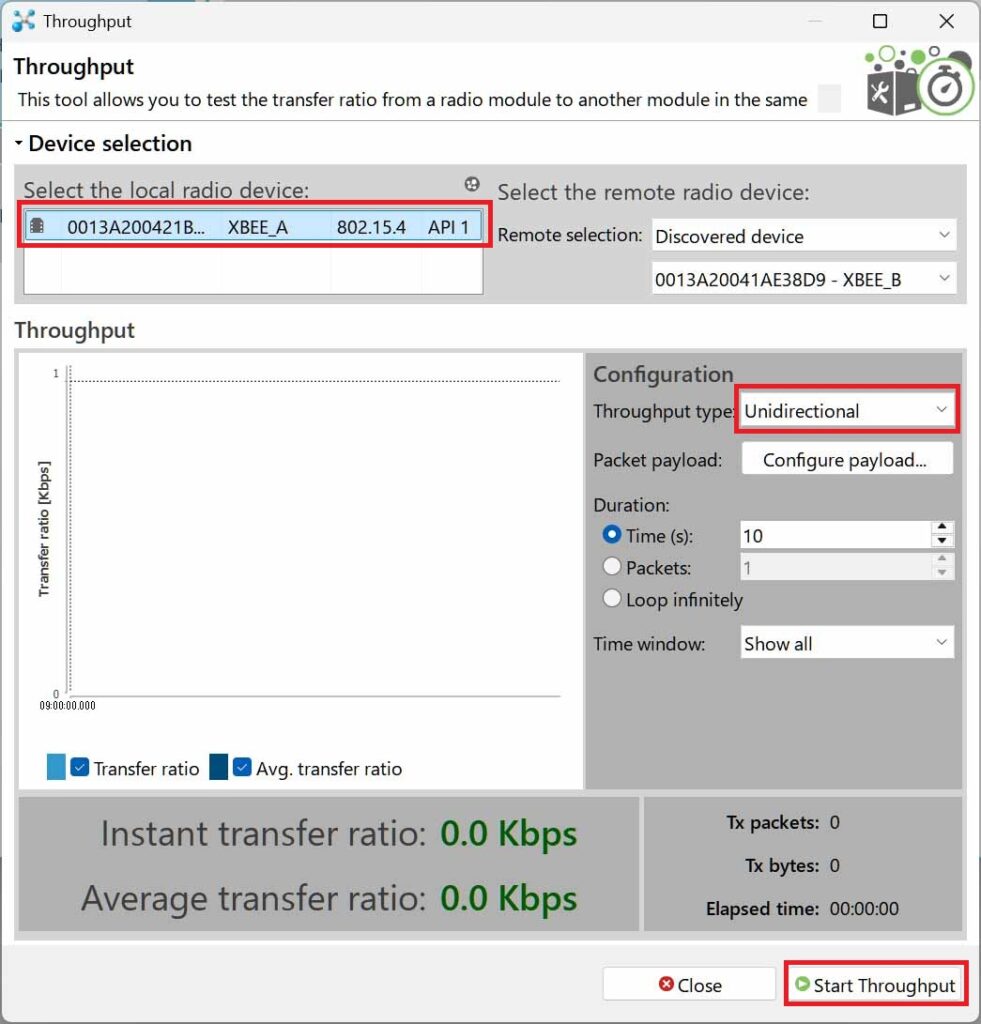

・デバイスの選択：Throughputダイアログで、Throughputテストを実行するローカルデバイスと、データを受信するリモートデバイスを指定します。
ConfigurationのThroughput typeには3つのタイプがあります。
(1)Unidirectional（単方向）: ローカルデバイスからリモートデバイスへデータを送信します。次のデータパケットを送信する前に、前のパケットの送信状態を待ちます。
(2)双方向 (クラスタ ID 0x12): ローカルデバイスからリモートデバイスへデータを送信し、リモートデバイスからのデータ受信を待ちます。送信は、送信されたメッセージを返すクラスタ ID 0x12 宛ての明示的なアドレス指定フレーム/パケットを使用して行われます。
すべてのプロトコルおよび動作モードで双方向 (クラスタ ID 0x12) Throughput typeがサポートされているわけではありません。この機能をサポートしていないデバイスでは、ページ上部にエラーが表示されます。ファームウェア802.15.4はこのThroughput typeをサポートしていません。
(3)双方向ループバック：前述の双方向モードと同様に、このモードでもリモートデバイスからデータが返されるまで待機し、次のデータブロックを送信します。データの返送は、シリアルポート/USBハードウェアループバック機能を使用して行われます。この方法は、ATおよびAPI動作モードの両方で動作するローカルモジュールで有効です。
はじめにデフォルトで設定されているUnidirectionalで測定を開始してみます。 Start Throughputボタンをクリックし測定を開始し、選択したデバイス間のデータ転送速度のテストを開始します。

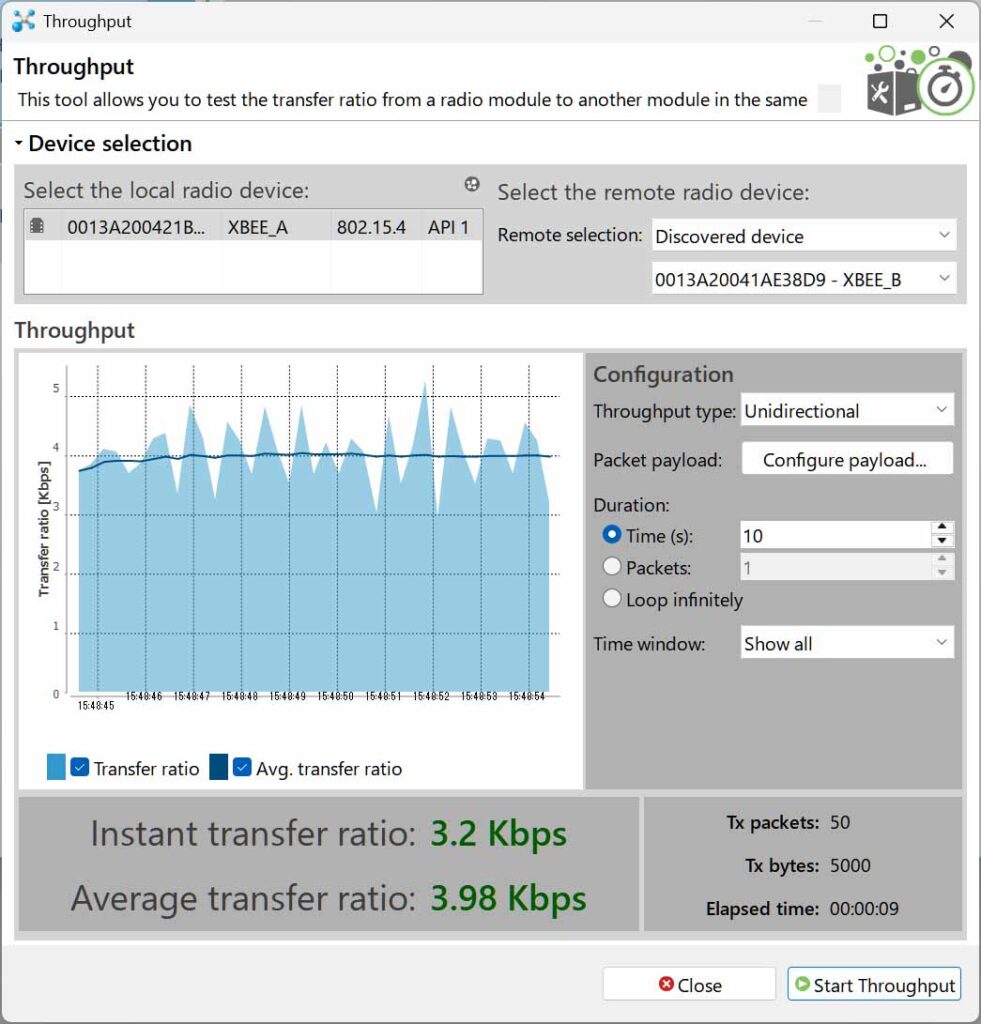

デフォルトの設定は計測時間が10秒に設定されており、計測が終了すると以下の結果が表示されます。
次にConfigurationのThroughput typeから「Bidi – Loopback」を選択してStart Throughputボタンをクリックし測定を開始します。Bidi はBiDirectional（双方向）の略称です。

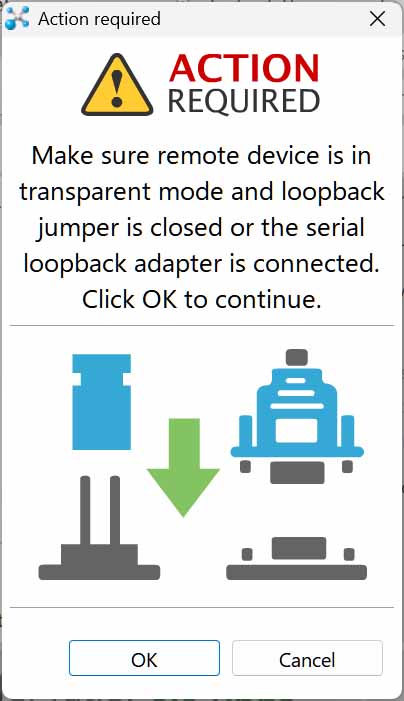

Start ThroughputボタンをクリックするとローカルXBeeにLoopback jumperが装着されていることを確認するダイアログが開きますので、確認してOKを押します。

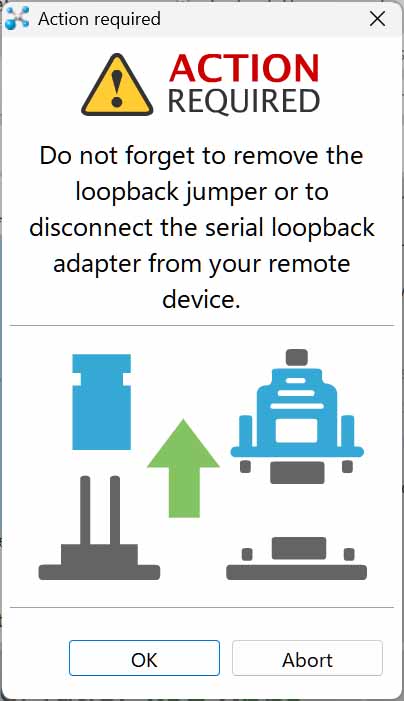

計測が終わるとLoopback jumperが取り外されていることを確認するダイアログが開きますので、確認してOKを押します。

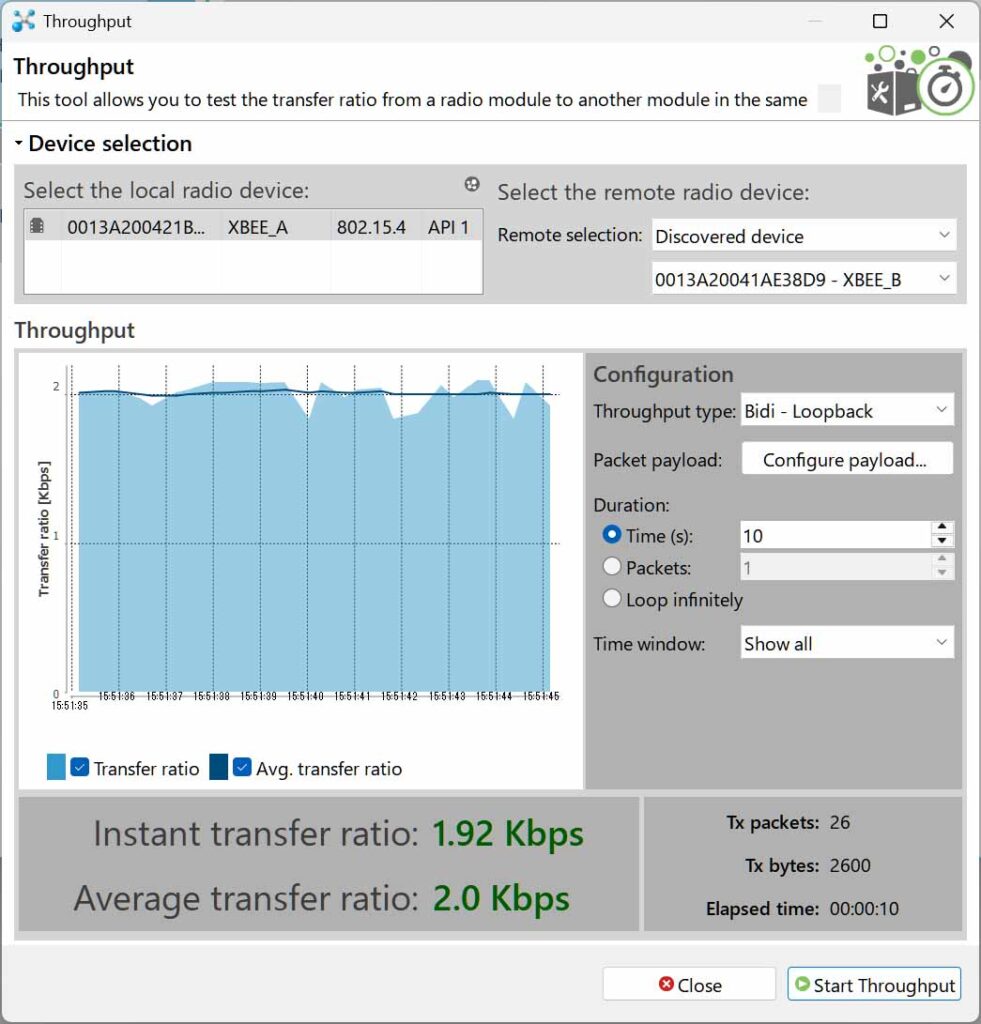

すると、以下の結果を得ることができます。Unidirectionalに比べてThroughputが約1/2になっていることが確認できます。
（結果の解釈）
Throughputツールは、2つのデバイス間でデータがどれだけ効率的に転送されているかを測定します。測定結果は時系列のチャート形式で表示され、通信速度の経時変化を示します。これらの結果を使用して、ネットワークパフォーマンスを分析し、ボトルネックを特定したり、Throughputを向上させるための構成の最適化を行ったりできます。
このツールでは、XBeeのThroughputがkbps（キロビット毎秒）で表示されています。この結果の数値が十分かどうかはアプリケーションでやり取りするデータ量・頻度によって変わります。以下に、XBeeの各モデルのAPIフレームの最大フレームデータ長をまとめました。
XBeeの各モデルのAPIフレームの最大フレームデータ長
| モデル | 最大フレームデータ長（Length部） |
| XBee Series 1 (802.15.4) | 約 100バイト程度（公式には最大 100 bytes 推奨） |
| XBee Series 2 (ZigBee) | 約 72〜100バイト（ペイロード：送受信されるデータの本体部分） |
| XBee 3 (ZigBee/802.15.4) | 約 250バイト（802.15.4では最大250、ZigBeeではさらに制限） |
| XBee DigiMesh | 最大は約100〜200バイト前後 |
| XBee 900HP（868/900MHz） | 最大2048バイト（フレームサイズ） |
例えばXBee3の場合、毎秒250バイト送る場合の必要なスループットは以下の式で求めることができます。
250バイト×8ビット = 2000 bps（= 2 kbps）
今回のBidi – Loopback におけるAverage transfer ratioが2.0kbpsであるのでデータ転送には問題ないことが分かります。
